Raspberry Pi’ın üzerinde yer alan kırmızı ve yeşil LED’lerin yanış desenleri açılış sorunları hakkında bilgi verir. Bu desenlerden Raspberry Pi’ın açılış sorunları hakkında görsel olarak birçok bilgi edinilebilir. Aşağıda çeşitli Raspberry Pi modellerinin üzerinde yer alan Power Led (güç LED’i) ve Activity LED’lerin (aktivite LED’i) konumları gözükmektedir.

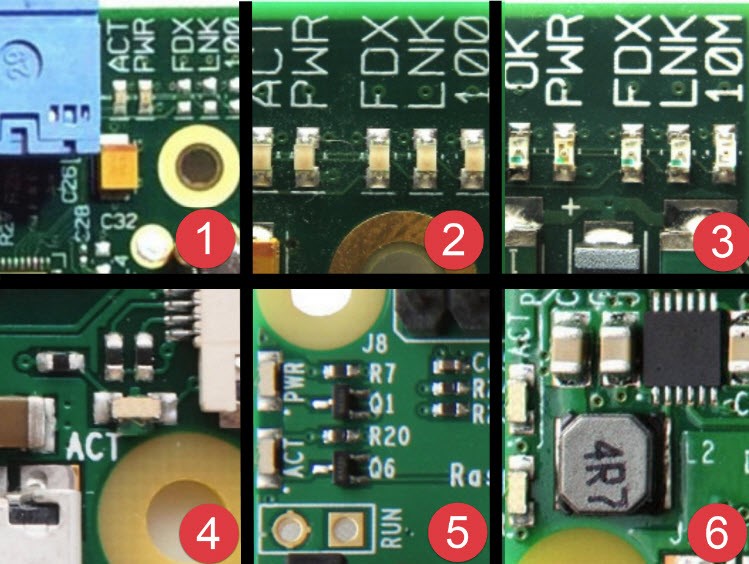

Çeşitli Raspberry Pi modellerinin ACT (Activity), PWR (Power), FDX, LNK ve 10M LED’leri
ACT LED, açılış sırasında karşılaşılan başlatma sorunları ile ilgili olarak belli sayıda yanıp sönerek, açılışın hangi sebepten ötürü gerçekleşemediğini haber verir[1]. Aşağıdaki tablo yanış desenlerinin (uzun veya kısa yanma sayıları) anlamlarını açıklamaktadır:
| Uzun Yanma | Kısa Yanma | Anlamı |
| 0 | 3 | Genel boot hatası. |
| 0 | 4 | Boot bölümündeki start*.elf dosyası bulunamadı. |
| 0 | 7 | Boot bölümündeki kernel.img dosyası bulunamadı. |
| 0 | 8 | SDRAM tanınmadı. Muhtemelen yeni bir Raspberry Pi bilgisayarını eski bir işletim sistemi ile yüklemeye çalışıyorsunuz. Güncel bir işletim sistemi ile tekrar deneyebilirsiniz. |
| 0 | 9 | SDRAM yetersiz. |
| 0 | 10 | HALT durumu. |
| 2 | 1 | Disk bölümü FAT değil |
| 2 | 2 | Disk bölümünden okuma yapılamadı. |
| 2 | 3 | Genişletilmiş disk bölümü FAT değil. |
| 2 | 4 | Dosya imzası/hash uyumsuzluğu (Pi 4) |
| 3 | 1 | SPI EEPROM hatası (Pi 4) |
| 3 | 2 | SPI EEPROM yazma korumalı (Pi 4) |
| 3 | 3 | I2C hatası (Pi 4) |
| 3 | 4 | Secure-boot yapılandırması geçersiz |
| 4 | 4 | Desteklenmeyen Raspberry Pi. |
| 4 | 5 | Firmware hatası. |
| 4 | 6 | Güç kesintisi A. |
| 4 | 7 | Güç kesintisi B. |
PWR Led: Raspberry Pi’ın enerjisinin var olduğu anlamına gelir ve adaptör takılı olduğu sürece sürekli olarak yanan kırmızı LED’tir. Bu LED aynı zamanda enerjinin istenilen voltaj seviyesinde olduğunu da gösterir. Raspberry Pi’ın normalde 5V olan besleme enerjisi 4.63 voltun altına düştüğünde PWR LED yanıp sönerek düşük voltaj uyarısı verir. Bu durumda güç kaynağınızı değiştirmeli veya kablo bağlantılarını kontrol etmelisiniz. Bu konuyla ilgili olarak kitabın “Enerji Besleyiciler” başlığını okuyabilirsiniz.
Güç sorunu ile ilgili bir başka durum ise, Raspberry Pi’ın açılışında GPU’nun (grafik işlemci) devreye girerek ekranı alacalı bulacalı bir gök kuşağı rengine boyamasıdır. Ekran görüntüsü aşağıda yer alıyor.

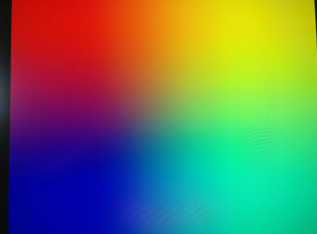

Açılış sırasında ekrandaki Raibow görüntüsü
kernel.img gibi açılış dosyalarında veya adaptörün akım kapasitesinde sorun yoksa bu ekran 1-2 sn. içinde kaybolur. Eğer ekran kaybolmuyorsa kernel.img dosyasında hata olabilir veya güç kaynağı ihtiyaç duyulan akımı sağlayamadığı için Raspberry Pi sürekli yeniden başlıyor olabilir. Güç kaynağını değiştirmeli veya aşırı güç çeken bir USB aygıtının olup olmadığını kontrol etmelisiniz.
[1] Raspberry Pi Act LED hata kodları – http://tiny.cc/rpileds
