Raspberry Pi CSI Kamera Modülleri

2018 itibari ile Raspberry Pi Vakfı tarafından Raspberry Pi için çıkartılan iki kamera bulunmaktadır. Bunlardan ilki OmniVision OV5647 sensörünü kullanan 5 megapixel’lik olanıdır. 2016 yılında vakıf bu kamerayı 8-megapixel’lik Sony IMX219 sensörünü kullanan v2 (Raspberry Pi Camera V2) ile güncellemiştir. V2 modülü ilkine göre daha keskin ve gerçekçi görüntüler sağlamaktadır. V2 modülü, 25mm x 23mm x 9mm ölçü 3gr’lık ağırlığı ile HD (1080p30, 720p60 and 640x480p90) çözünürlükte video ve 3280 x 2464p ölçüsünde resim kaydetme yeteneğine sahiptir. Aynı kameraların vakıf tarafından satışa sunulan NoIR versiyonları da vardır. NoIR (No Infrared) kameraların orijinallerinden tek farkı, orijinallerde bulunan infra-red filtresinin çıkartılmış olmasıdır. NoIR kameralar, ortam IR ışık kaynağı ile aydınlatıldığında gece de çekim yapabilirler.

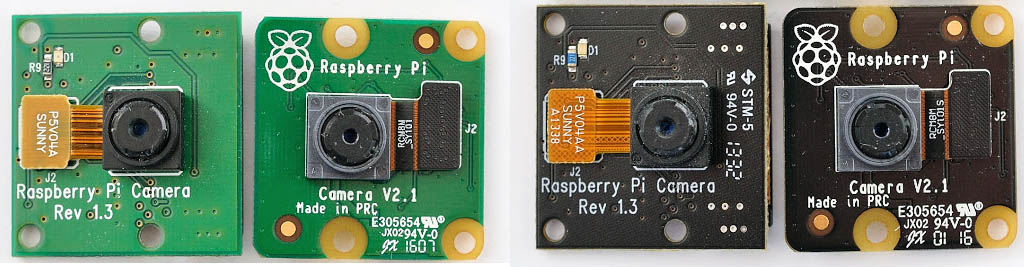

Aşağıdaki görselde v1.3 ve v2 kamera ve NoIR modüllerinin ön ve arka görünüşlerinin fotoğrafları yer almaktadır.

Sırasıyla Raspberry Pi Camera v1, v2, NoIR v1, NoIR v2 modülleri

Raspberry Pi’ın CSI konnektörü için bazı kamera alternatifleri elde edilebilecek görüntü kalitelerini sayfa sonundaki bağlantıda yer alan görselden inceleyebilirsiniz[1].

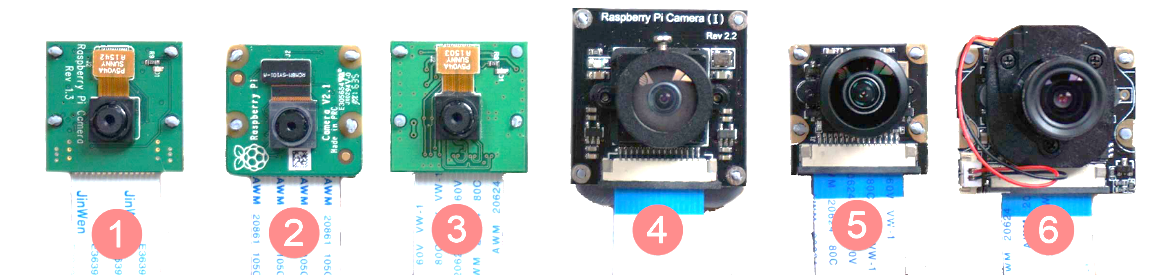

Diğer firmalar tarafından üretilmiş birçok CSI kamera da vardır. Bu kameraları yerel satıcılardan veya Çin menşeli alışveriş sitelerinden temin edebilirsiniz. Aşağıda piyasada yaygın kullanıma sahip CSI kameraların fotoğrafları gözükmektedir.


Raspberryi Pi ile uyumlu CSI kameralar

  • 1: Raspberry Pi v1.3, Sensör: OV5647, Çözünürlük: 5MP, Görüş açısı: 54° (Y), 41° (D).
  • 2: Raspberry Pi v1.3, Sensör: IMX219, Çözünürlük: 8MP Görüş açısı: 62.2° (Y), 48.8° (D).
  • 3: Arducam 5MP RPi, Sensör:OV5647, Çözünürlük: 5MP, Görüş açısı: 54° (Y), 41° (D).
  • 4: Waveshare RPi, Sensör: OV564, Çözünürlük: 5MP, Görüş açısı: 170°.
  • 5: Waveshare RPi (J), Sensör: OV5647, Çözünürlük: 5MP, Görüş açısı: 222°.
  • 6: Waveshare RPi Camera IR-CUT, Sensör: OV5647, Çözünürlük: 5MP, Görüş açısı: 75.7°.

Yukarıdaki listede yer alan görüş açısı yüksek kameralar kısa mesafelerde geniş görüş alanı elde etmek için özellikle güvenlik kamerası uygulamaları için idealdirler.


[1] Raspberry Pi Kamera Çıktıları – http://tiny.cc/pi-cameras

Yazar: Özgür Koca
