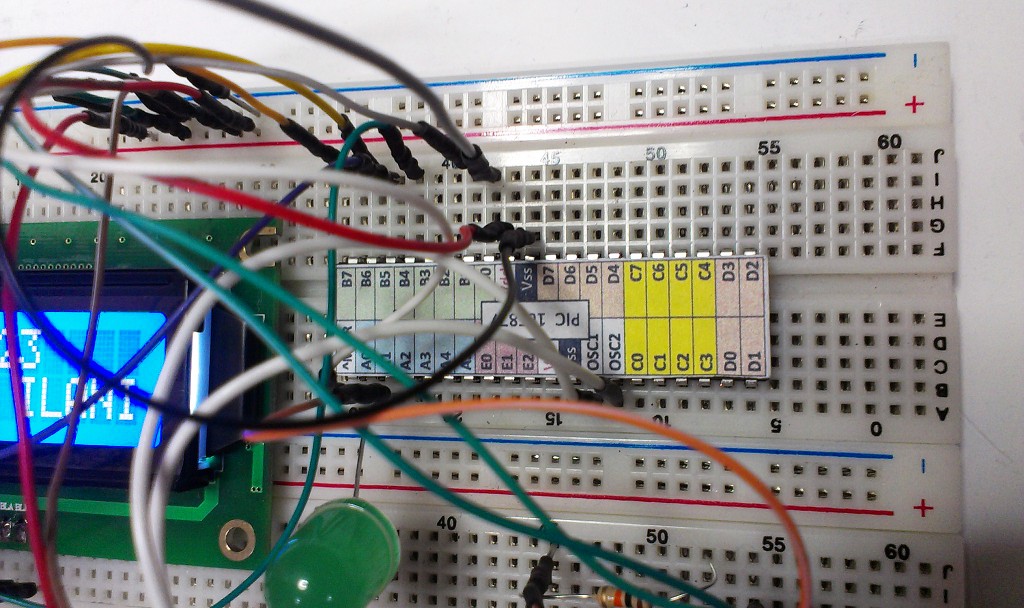

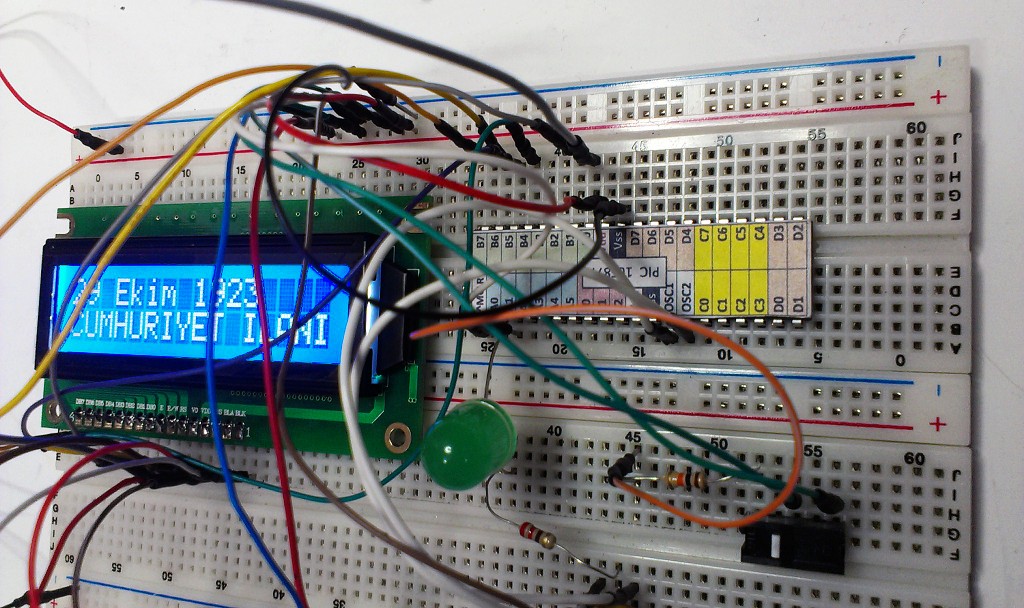

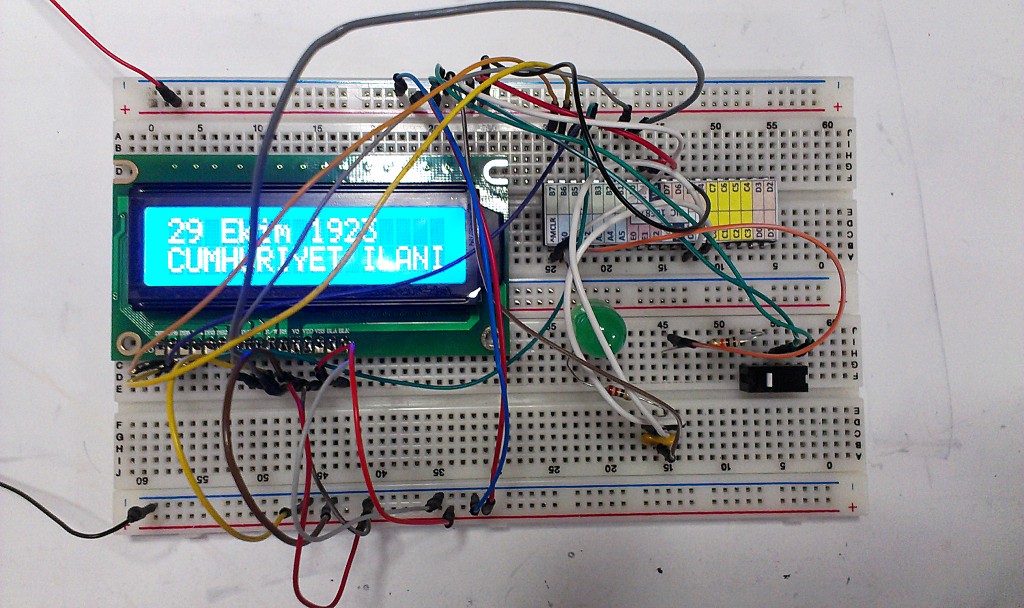

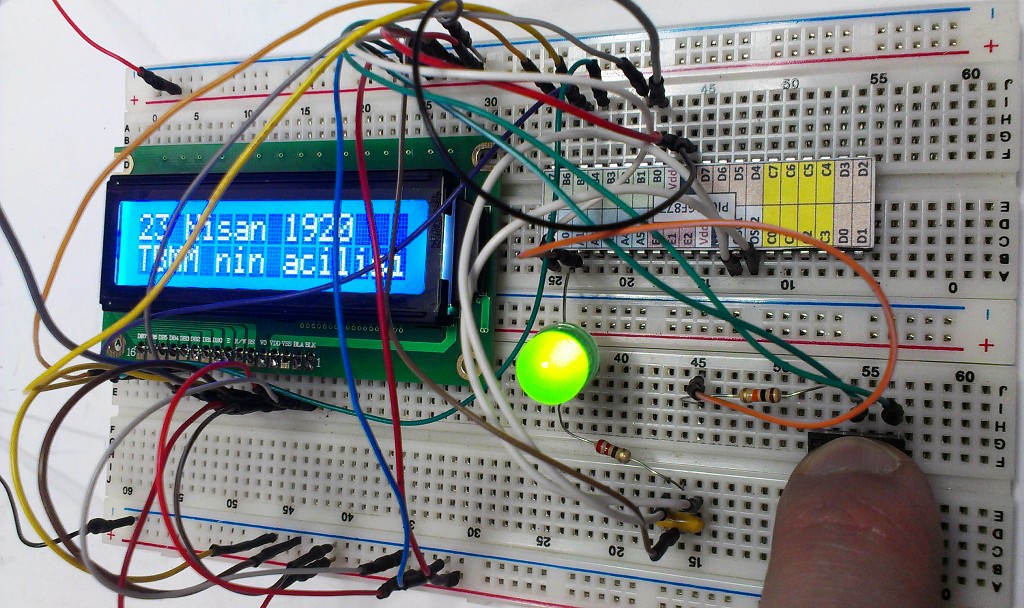

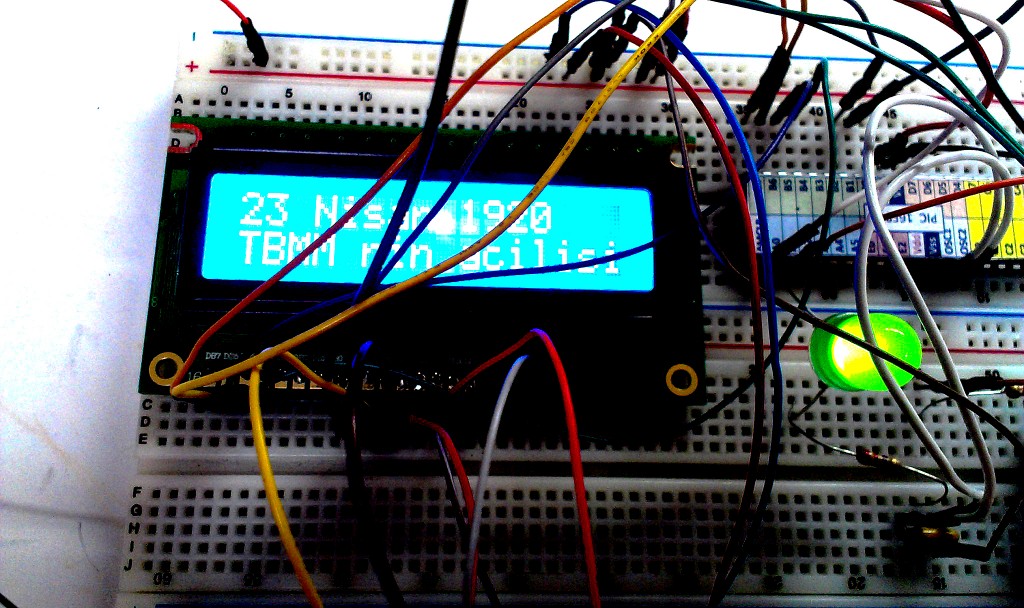

Devrenin uygulanmış hali
16F877 kullanarak LCD’nin nasıl kullanılacağını gösteren bir uygulama gerçekleştirdik. Uygulamamızda A portuna bağlı bir buton ve LED, B portuna bağlı bir LCD ekran yer alıyor. Butona basıldığında LED’i yakan ve LCD ekranındaki yazıyı değiştiren programın PicBasic kodları aşağıda yer alıyor. Ayrıca resimlerde de görebileceğiniz üzere PIC’in üzerine yapıştırabileceğiniz etiketi buradan indirebilirsiniz.

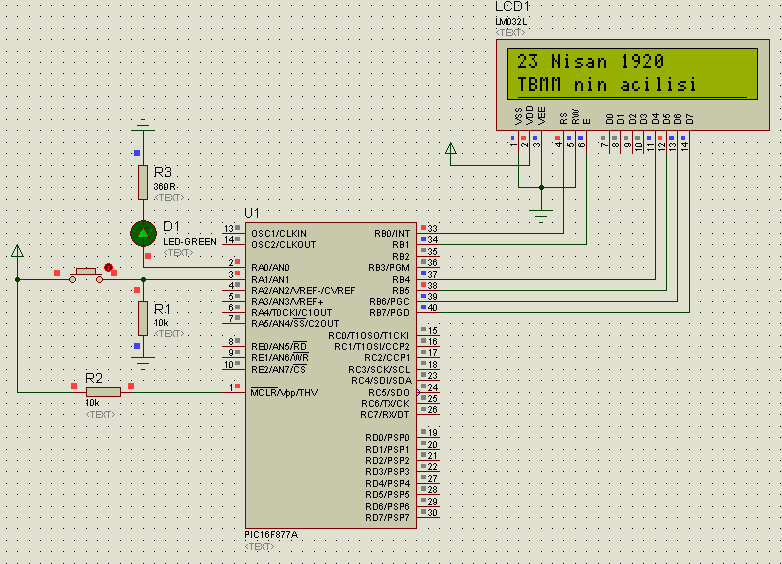

Devrnin ISIS Şeması
(Resmi büyütmek için üzerine tıklayın)
Devrenin çalışmasını gösteren video
PicBasic Kaynak Kodu. Kaynak kod ve isis dosyalarını yukarıdaki bağlantıdan indirebilirsiniz.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 |
[crayon-675c60164db8b683399606 lang="vb" ] Device = 16F877A XTAL = 4 LCD_DTPIN = PORTB.4 'data nın LSB biti LCD_RSPIN = PORTB.0 'register select LCD_ENPIN = PORTB.1 LCD_INTERFACE = 4 LCD_LINES = 2 LCD_TYPE = 0 ALL_DIGITAL = True TRISA.0 = 0 TRISA.1 = 1 DelayMS 150 Cls Main: If PORTA.1 = 1 Then Print At 1,1, "23 Nisan 1920 " Print At 2,1, "TBMM nin acilisi" PORTA.0 = 1 Else Print At 1,1, "29 Ekim 1923 " Print At 2,1, "CUMHURIYET ILANI" PORTA.0 = 0 EndIf GoTo Main |
