TVS diyot ve test tekniği hakkında

TVS (Transient Voltage Suppression/Geçici Gerilim Bastırma) diyot, enerji besleme girişine paralel ve ters polarma altında bağlanılarak devrenin aşırı voltajdan zarar görmesini önlemek için kullanılan koruma amaçlı bir diyottur. Doğru polarma altında normal bir diyot gibi davranırken, ters polarma altında farklı davranır. Ters polarma altındayken belli bir voltaja kadar (clamp voltage, breakdown/reverese breakdown voltage, Vbr) akım geçirmez. Bu özelliğiyle zener diyotlara da benzerler fakat ilerleyen paragraflarda değinildiği üzere bazı farkları vardır. TVS diyotlar Transil diyot olarak da adlandırılırlar.

Örneğin 12V’luk bir TVS diyotu, ters polarma gerilimi 12V’u aştığı anda iç direncini düşürerek besleme kaynağının artan voltaja karşılık sağlayabileceği tüm akımı üzerinden geçirmesi amaçlanır. Böylece uçları arasındaki gerilimi 12 voltta sabit tutar. Elektronik devreler tasarlanırken TVS diyotun çektiği akımın kısa bir süre içinde sigortayı attırması amaçlanır. Bu nedenle TVS diyottan hemen önce genellikle sigorta kullanılır.

Bu özelliğiyle TVS diyotlar varistörlere de benzer fakat varistörlere göre çok daha hızlı tepki ( 1 pico saniye) verirler. Ayrıca varistörler gibi absorbe sırasında eşik (Vbr) voltajlarının düşürme eğilimi de göstermezler.

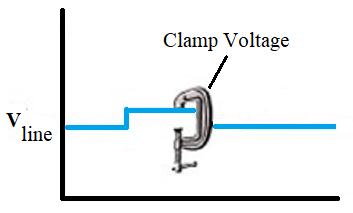

Özetle, TVS diyot Vbr voltajında iç direncini düşürerek uçları arasındaki voltajı sabit tutar ve üzerinden besleme kaynağının tüm akımını geçirmek ister.

Elektronik devrelerin besleme ünitelerinde, besleme kaynağından kaynaklı ani yükselmeler veya arklar olabilir. Bu tür geçici yükselmelere Transient Voltage ya da spike adı verilir. Diğer bir tabirle; devreye çalışma geriliminin üzerinde bir voltaj geldiğinde iç direncini düşürerek uçları arasındaki voltajı sabit tutmaya ve düşen dirençten ötürü üzerinden geçen akımı kendi üzerinde absorbe (suppression) etmeye çalışır. Böylece  yüksek voltajdan devrenin zarar görmesi engellenir.  TVS diyotu öncesinde sigorta kullanılmadığı durumlarda, söz konusu voltaj yükselimi anlık olmalıdır (mikrosaniyeler). Aksi takdirde TVS kısa  sürede (>1ms) zarar görür ve koruma özelliğinden artık yararlanılamaz. Zarar gören bir TVS diyot kısa devre, açık devre ve işlevsiz bir konumda bulunabilir. Bunun anlamı Vbr sınırının kalıcı olarak değişmesidir. TVS diyotların üzerinde absorbe edebileceği enerji veri sayfalarında watt cinsinden belirtilmiştir.

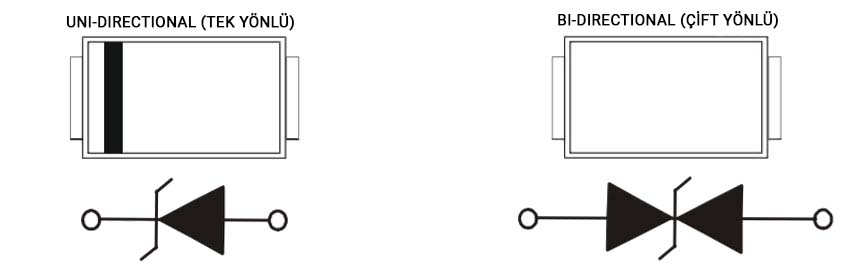

TVS diyotun sembolü aşağıdaki gibidir:

1.Tek yönlü (unipolar) TVS diyot
2.Çift yönlü (bipolar) ortak katotlu TVS diyot (ortak anotlu da olabilir).

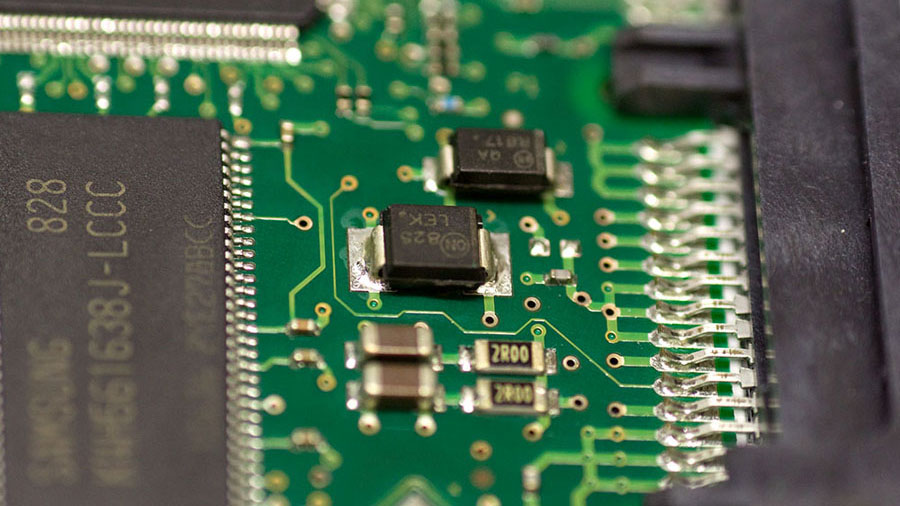

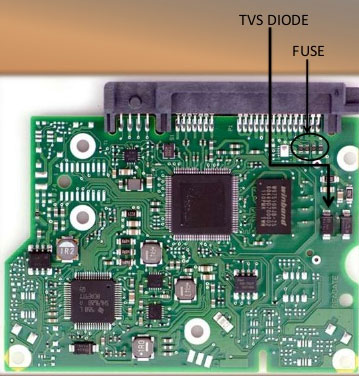

TVS diyot genellikle düşük güç tüketimi olan, hassas ve pahalı elektronik devrelerin enerji giriş katlarında kullanılır. Bir enerji harcama direnci ile veya birden fazla paralel bağlanarak enerji absorbe kapasitesi arttırılabilir. TVS diyotlar ESD (elektro statik deşarj) koruması sağlamak için de kullanılırlar. Aşağıda bir HDD kontrol kartı üzerindeki unipolar TVS diyotları görülüyor.

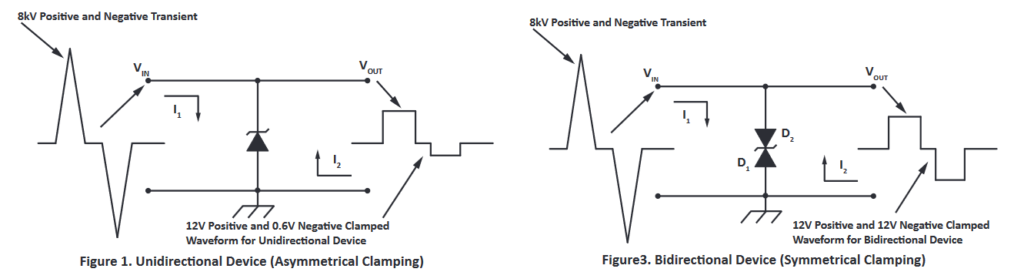

TVS diyotların unidirectional (tek yönlü) ve bidirectional (çift yönlü) versiyonları vardır. Aşağıdaki şemada ilgili diyotların sembolleri ve ani gerilimlerdeki çıkış voltajları gözüküyor. Çift yönlü TVS’ler tek yönlülerin aksine her iki yönde de (giriş voltajının negatif alternansında da) çalışır ve daha çok AC besleme yapılan uygulamalarda tercih edilir.

TVS diyotu test etmek için normal diyot testi uygulanabilir fakat görevini tam olarak yapıp yapmadığını anlamak için üzerine voltaj uygulanarak akım geçirip geçirmediğine bakmak gerekir. Böyle bir sınamada; TVS diyot’un aşırı ısınmadan bozulmaması için sabit akım kaynağı ile akımı sınırlandırmak gerekir.  TVS diyotlar ters polarma altında görev yaparlar. Normal koşullarda TVS diyot’un anotu devrenin şasesine (-) bağlıdır.

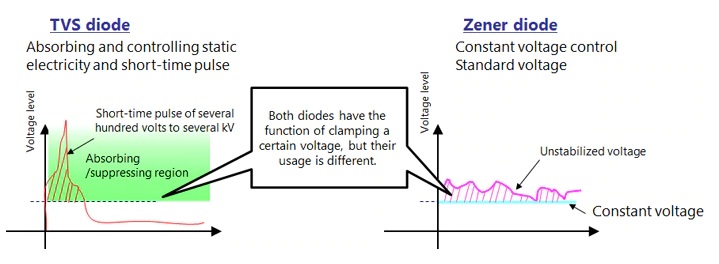

TVS diyotlar ile Zener diyotların çalışması birbirine benzer her ikisi de clamp voltaja ulaştığında üzerinden akım geçirir. Lakin TVS diyotlar bu işi ESD (elektro statik deşarj) gibi çok yüksek voltaj değerlerinde de yapabilirler. Diğer taraftan fiziksel boyutlarına göre absorbe edebilecekleri enerji zener diyotlara göre genellikle daha fazladır. Aşağıdaki görselde TVS ve zener diyotların voltaj absorbeleri ne performansta yapabildiği gösterilmiştir.

TVS ve zener diyotlara benzer olan bir de avalans (avalance) diyotlar vardır. TVS alternatifi olan avalans diyotlar TVS’den farklı olarak 4000volt gibi yüksek Vbr voltajları için üretilirler ve kullanılırlar.

TVS diyotların üzerinde genellikle aşağıdaki kodlar yazar:
12V’luk TVS diyotlar: LE, LEM, LEK, BUX, KVP, 13L.
5V’luk TVS diyotlar: HE, QE, QA, AE, 5L.

Kaynak: https://community.wd.com/t/hdd-tvs-diode-faq/14692

TVS Diyotların test edilmesi

Unipolar (unidirectional) TVS diyotlar avometrenin diyot kademesi ile bir ön kontrole tabi tutulabilir. Normal bir diyot karakteristiği sergiler. Ancak bu yolla elde edilen sonuç TVS diyotun Vbr voltajında görevini yerine getirip getirmediği konusunda bir fikir veremez. Örneğin 12v’luk bir TVS diyotu test etmek için voltaj ayarlı ve akım sınırlama özelliği olan bir güç kaynağını kullanabilirsiniz. Güç kaynağının örneğin 50mA gibi bir değere ayarlayın (fazlası TVS diyotu ısınmasına ve bozulmasına neden olabilir). TVS diyotu ters polarma altında bağladıktan sonra voltajı yavaşça 12volta kadar arttırın. 12 volta yaklaştığınızda  TVS diyotu akım geçirmeye başlayacaktır (50mA’e ayarlamıştık). Ardından tekrar düşürmeye başlayın 12voltun biraz altında akım geçişi olmaması gerekir. Bu şekilde davranan bir TVS diyot sağlamdır.

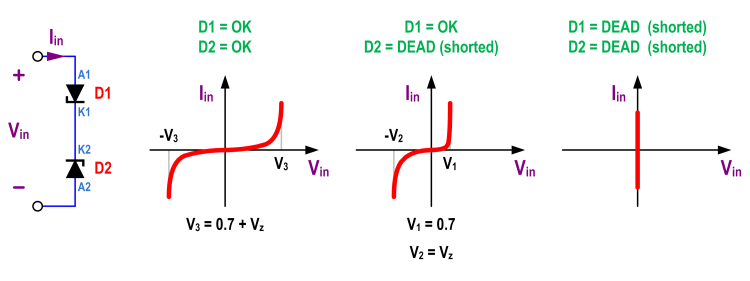

Bipolar (bidirectional) TVS diyotlar iki bipolar TVS diyotun ortak anot veya ortak katot olacak şekilde seri bağlanmasıyla oluşturulur.  Bipolar bir TVS diyot test edilirken unipolardan farklı olarak doğru polarma altında da Vbr değerinde akım geçirmesi gerekir. Yani her iki yönde de (doğru/ters polarma) Vbr voltajına ulaştığında akım geçirmesi gerekir.  Aşağıda D1 ve D2 adlı unipolar diyotlar ortak katot bağlanarak elde edilen bir  bipolar  TVS diyot yer almaktadır. İlk grafik D1 ve D2 diyotları sağlam olan bir TVS diyotuna aittir ve her iki yönde de (Vbr ve -Vbr) voltaj absorbesi yapmaktadır. İkinci grafikte ise D2 diyotu arızaldır ve TVS diyotu sadece -Vbr için görev yapmaktadır. Üçüncü grafikte ise D1 ve D2 diyotlarının her ikisi de kısa devre olmuştur hiçbirşekilde Vbr absorbesi yapmamaktadır.

Bipolar TVS diyotlar birbirinin eşleniği iki diyottan oluştuğundan avometrenin diyot konumunda test edilirken her iki yönde de birbirine yakın Vf derğerleri vermelidir. Bu değerler birbirinden bariz şekilde farklıysa D1 veya D2’den birinin arızalı olduğundan şüphelenilebilir. Bunu tespit etmenin en doğru yolu unipolar TVS diyot testini anlattığım ilk paragraftaki sınamayı gerçekleştirmektir.

TVS diyotlar ve uygulama notları hakkında daha fazla bilgi için aşağıdaki dökümanları okuyabilirsiniz.

Yazar: Özgür Koca

Yazar - Tankado.com

“TVS diyot ve test tekniği hakkında” için 9 yorum

  1. MERHABALAR BİLGİ İÇİN TEŞEKKÜR EDERİM.
    FAKAT ÇİFT YÖNLÜ TVS DİYOTLAR HAKKINDA , PCB YE NASIL BAĞLANIR ( ANOT KATOT) YÖN OLARAK ?
    ŞEMALARDA ÇİFTYÖNLÜ TVS DİYOTLARIN KATOT YANİ ÇİZGİLİ KIZMI ARADA KALMAKTADIR. BU DİYOTUN BAĞLANTISI NASIL YAPILMALIDIR?
    SON OLARAK İSE SAĞLAMLIK KONTROLÜ NORMAL DİYOTLAR GİBİ TEST EDİLMEKTEDİR DENİYOR. FAKAT ŞUANA KADAR ÖLÇDÜĞÜM TÜM ÇİFT YÖNLÜ TVS DİYOTLARDA İKİ YÖNLÜ DEĞERLER VAR.BU KONUDA BİLGİ VERİRSENİZ TEŞEKKÜR EDERİM. + prob anotdayken 0.832 ohm +prob katotdayken 0.632 ohm değer göüyorum.Bizi aydınlatırsanız sevinirim.

  2. Öncelikle bu sayfadaki TVS yazısını bir miktar güncelledim. Baştan okursanız memnun olurum. TVS diyot testi ile ilgili de bir kısım ekledim. Çift yönlü tvs diyotların devreye bağlanış yönü önemli değildir, bu nedenle üzerlerinde bir işaret yer almaz. TVS Diyotları ölçerken multimetre tam olarak yeterli değil, ayrıca diyot kademesi ni de kullanmanızı öneririm.

  3. merhaba özgür bey benim sorum biraz farklı cevaplarsanız sevinirim . benim devremde giriş voltajı yavaş yaş artıyor ve bir süre sonra 24v sabitliyor. bu devrenın dogal çalışması. fakat devre içindeki modüler bu durumu pek sevmıyor ve devreye girmiyor. ben bu sorunu ne555 kulanarak devrenin çalışmasını geciktiriyorum . sorunu bir şekilde çözülüyor. ben bunu yüksek watlı bir zenere diyotla. (22v) ders baglayarak denedim yani voltaj 22v gelince akım geçsin ve devre çalısın ama olmadı acaba bu diyotlarla bu sorunu çözebilirmiyim bu diyotla üzerinden sürükli bir akım geçirebilirmiyim.

    1. TVS ve zener prensip olarak aynıdır. Bahsettiğiniz uygulamada TVS size sadece daha fazla güç sağlayabilecek bir eleman olarak avantaj yaratır. Zenerden akım geçtiğinde çalışmasını istediğiniz devrenin iç direncini göz önüne alarak bir R-D seri devresi düşünürsek bana pek mümkün gibi gelmiyor.

  4. merhaba
    5v ile çalışan microchip devremde voltaj ve kesme giriş portunda kullanabilirmiyim
    islemcimi low power modunda programladigimda kartıma elledigim anda devrenin çalışması duruyor veya işlemci reset atiyor , statikten etkileniyor nasıl bir koruma yöntemi uygulanmalı
