Arduino Uno R3 SMD Görseli

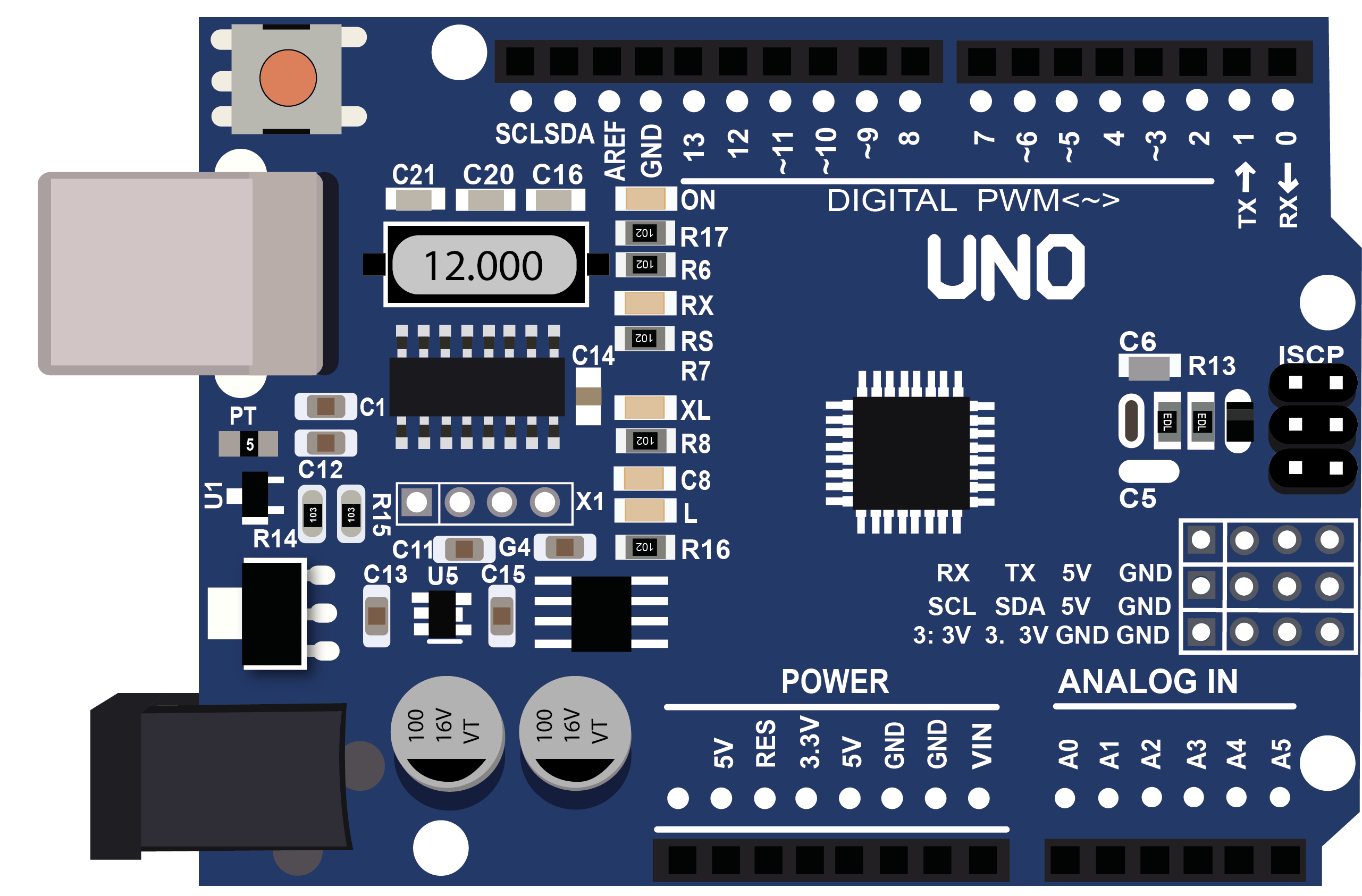

Fritzing ve diğer çizim araçlarında görseli bulunmayan R3 SMD’nin görselini paylaşıyorum. Resme sağ tıklatarak “farklı kaydet” seçeneği ile bilgisayarınıza indirebilirsiniz. Görsel 2562p X 1686p ebatlarında. İhtiyacı olan izinsiz olarak kullanabilir. Görseldeki muhtemel çizim hatalarını yorum kısmına yazarsanız düzeltirim.

Arduino Uno R3 SMD
Arduino Uno R3 SMD

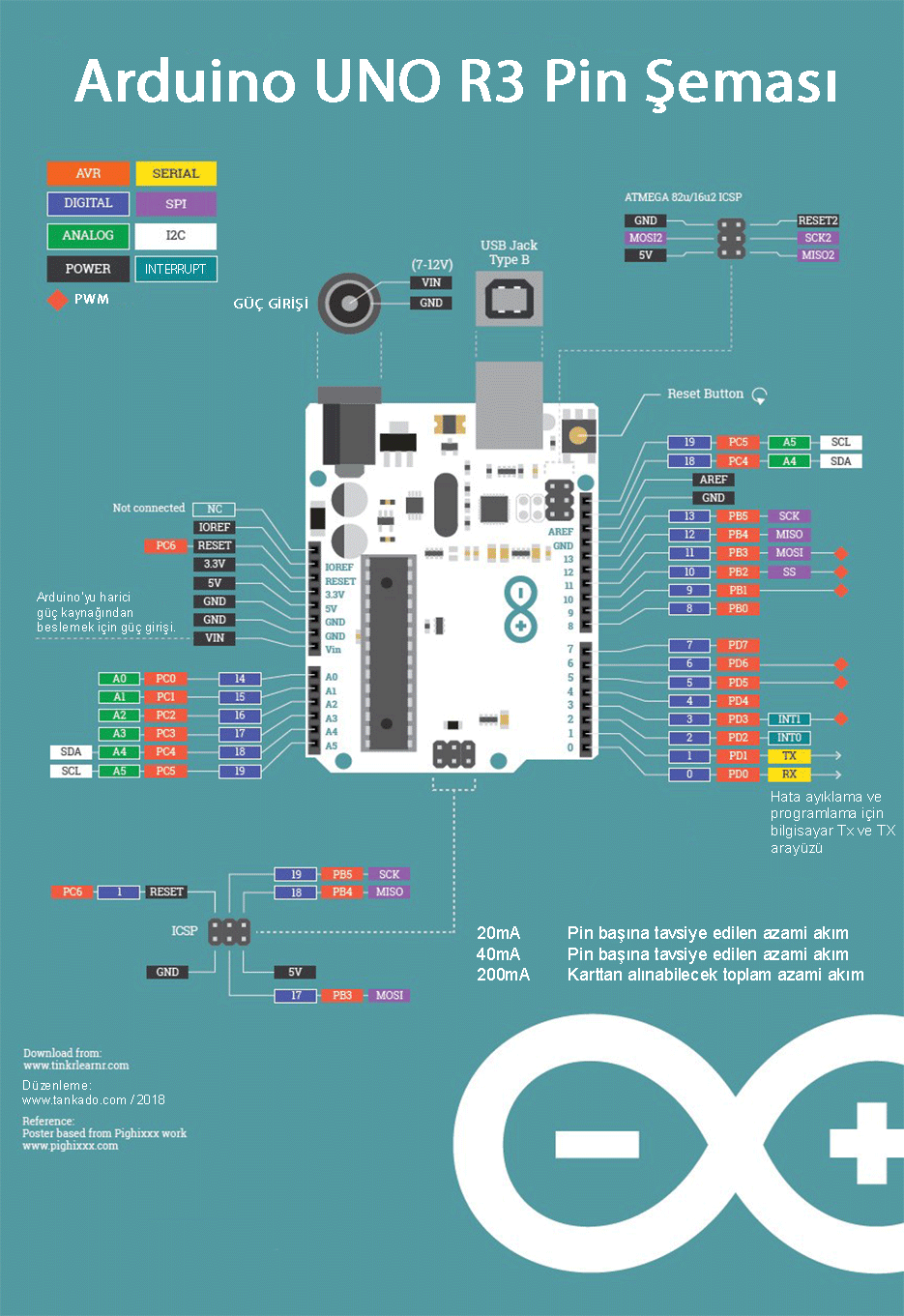

Ayrıca Arduino Uno ile çalışırken her zaman elinizin altında olması gereken kullanışlı bir pin şeması da paylaşıyorum. Bazı yerlerini Türkçeleştirdim ve orjinal görseldeki hatalı pin numaralarını düzelttim.

Arduino Uno pin şeması
