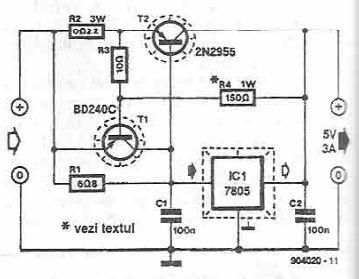

Bu şema 7805 voltaj regülatörü ve birkaç klasik elemanı kullanan yüksek akımlı 5v güç kaynağına aittir. 5 volttaki çıkış akım en fazla 3Amper’de sınırlandırılmıştır. T1 akım sınırlayıcı olarak kullanılmaktadır.

7805-high-current-power-supply

R2+R3 gerilimi 06-07 volttan daha yüksek olduğunda transistör iletime geçerek T2’nin beyzindeki gerilimi 0’a düşürecektir.
