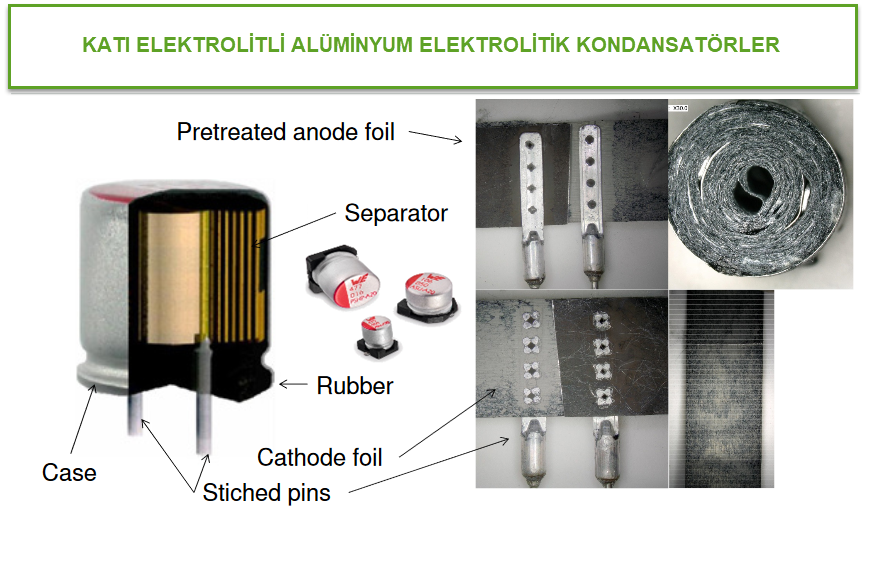

Alüminyum Polimer Elektrolitik Kondansatörler (Katı Elektrolitli)
- 2.5 ila 125Vdc voltaj değerleri ile 3.3 ila 4700µF kapasite değerleri arasında üretilebilirler.[1]
- Birim hacim başına daha düşük kapasitansa ve geleneksel alüminyum elektrolitik kapasitörlere göre daha yüksek kaçak akıma sahiptirler ancak bu yüksek dalgalanma akımına (ripple), düşük ESR’ye (empedans) ve çok daha uzun çalışma ömrüne dayanma kabiliyeti ile dengelenir.[1]
- Uzun süre yüksek sıcaklıklarda çalışabilirler. [3]
- Anotu sinterlenmiş alüminyumdan oluşur ve kılıfında anodu işaretlenmiştir.
- Düşük ESR ve ESL değerleri ile yüksek frekanslarda çalışmaya uygundurlar. [4]
- Elektrolitik buharlaşması olmadığı için daha uzun ömürlüdürler. Elektroliti katıdır.
- Kısadevre durumunda yanma ve patlamaya neden olmazlar.
- Alüminyum polimer elektrolitik kondansatörlere göre daha pahalı, daha yüksek kaçak akım değerlerine sahiptirler ve ani yüksek akım ve voltajlarda zarar görebilirler.
- Tolerans değerleri ±%10 ile ±%20 arasındadır.
- Sıcaklık ve frekansa bağlı olarak kapasitans değerleri sıvı elektrolitikli olanlarına göre daha az sapma gösterir.
- 1 kHz frekansta ölçülen kapasitans değeri 100/120 Hz değerinden yaklaşık% 10 daha azdır. Bu nedenle, polimer kondansatörlerin kapasitans değerleri doğrudan karşılaştırılamaz ve kapasiteleri 1 kHz veya daha yüksek olarak ölçülen film kapasitörlerin veya seramik kapasitörlerinkinden farklıdır.
- Ters polarma altında kaldıklarında kısa devre olarak hasar alırlar. [7]
- ESR değerleri tantalyum polimere göre daha yüksektir. [7]
- ESR değerleri yaklaşık 11mOhm civarındadır.[8]
- Ripple akımı 5500mA civarındadır. [8]
- Mükemmel bir yüksek frekans karakteristiğine sahiptir. [8]
- 100KHz-1MHz arasındaki ESR değerleri sıvı elektrolitik alüminyum ve tantalyum kondansatörlere göre oldukça düşüktür. [8]
- Düşük sıcaklıklarda daha stabil çalışır
Alüminyum Kondansatörler (Sıvı Elektrolitli)
- Genellikle silindirik yapıda üretilirler.
- Islak elektrolite sahiptir.
- 0.1 μF ila 2.700.000 μF (2.7 F) arasındaki kapasitans değerleri ve 4 V ila 630 V arasındaki nominal voltaj değerleri ile yapılırlar.[5]
- Kuruduklarında elektriksel parametrelerini yitirirler.
- Ucuzdurlar.
- Sıcaklığa duyarlıdırlar.[6]
- Katı olmayan elektrolitli elektrolitik kapasitörler, frekans ve sıcaklık aralıkları üzerinde polimer kapasitörlerden daha geniş bir sapma gösterir. [7]
- ESR değerleri yaklaşık 85mOhm civarındadır.[8]
- Ripple akımı 630mA civarındadır. [8]
Tantalyum Polimer Elektrolitik Kondansatörler (Katı Elektrolitli)
- 2.5 ila 125Vdc voltaj değerleri ile 0.47 ila 1500µF kapasite değerleri arasında üretilebilirler. [1]
- ESR değeri 5mOhm’a (mili ohm) kadar düşük olabilir ve dalgalanma akım değerleri bazı cihazlar için 4A veya daha fazla olabilir.[1]
- Tantalyum polimer kapasitörler, geleneksel tantalyum kondansatörlere göre önemli ölçüde maliyet tasarrufu sağlar ve tantalyum kondansatörlere göre yangın çıkarma riski daha azdır.
- Daha düşük voltaj deformasyonuna sahiptirler, ancak yine de düşük ESR ve ESL ile birleştiğinde iyi hacimsel verimlilik sağlarlar.
- Anodu sinterlenmiş tantalyumdan oluşur ve kılıfında anodu işaretlenmiştir.
- Çok düşük ESR değerlerine ek olarak avantajı, düşük endüktanslı ESL’dir, böylece bu kapasitörler daha yüksek frekanslar da başarıyla çalışabilir.[4]
- Ters polarma altında kaldıklarında kısa devre olarak hasar alırlar. [7]
- Alüminyum polimere kıyasla daha yükse sıcaklıklarda daha stabil çalışabilir.
- ESR değerleri yaklaşık 200mOhm civarındadır.[8]
- Ripple akımı 1900mA civarındadır. [8]
Tantalyum Polimer Elektrolitik Kondansatörler
