Evlerimizde kullandığımız telefonlarımız çoğunlukla paralel bağlı bir
kaç telefon grubundan oluşmaktadır. Mutfakta, salonda, çalışma odasında
gibi. Bu durumda da paralel telefon acaba biz kullanma ihtiyacı olduğunda
başkası tarafından kullanımda mı yoksa değil mi? Ya da biz telefonu
kullanırken paralel telefon açıldı mı? Bunun için aşağıdaki basit devreyi
telefon hattına ilave ederek üzerindeki LED yardımı ile paralel telefonun
o anda kullanımda olup olmadığını anlayabiliriz.

Telefon hattı kullanımda değil iken 48V DC seviyesindedir. Biz ahizeyi
kaldırdığımız anda bu voltaj seviyesi 8V DC ye düşer, eğer paralel
bağlı başka bir telefon da o anda kullanımda ise bu voltaj seviyesi 5V
DC civarına düşer. Bir başka değişiklikte, hat kullanımda ise hattın
polaritesi de değişir.

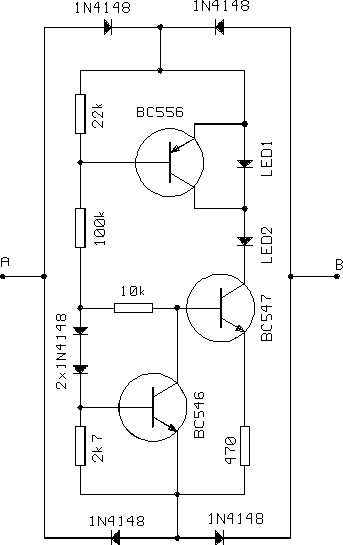

Bu durumda devremiz için öncelikle bir köprü doğrultmaca ihtiyacımız
olacak. Devrenin A ve B uçları telefon hattına paralel olarak bağlanır.
Devrede 50V varken devremiz aktif değildir. BC556 transistörü LED
leri açıp kapayan anahtar görevini yapar. Eğer A ve B uçlarındaki
voltaj 30V’dan büyükse BC546 iletimdedir ve BC547 de bundan dolayı
iletimde değildir. Bu anda devreden çekilen akım 0,5mA den büyük
değildir.

Eğer uygulanan voltaj (A ve B arasında) 8V’a düşerse, BC546 iletimde
değildir ancak buna karşılıkda BC547 iletime geçer. Akım yolu 470 ohm
direnç ve 2k7 ye seri bağlı 2 adet 1N4148 üzerinden tamamlanır. Bu
durumda BC556’nın beys bacağına bağlı dirençlerin değeri nedeniyle
transistör iletimde ve LED1 ise kısa devredir yani ışıldamamaktadır.
Ancak LED2 yanmaktadır.

Ne zaman ki paralel telefon açılır, hat voltajı 5V’a düşer, işte o zaman
BC556 iletimde değildir ve LED2 ile birlikte LED1 de yanar.

LED’ler üzerinde geçecek olan akım her hangi bir durumda 5mA’i
geçmemelidir. Bu da şu anlama gelir; BC547’nin emitör bacağındaki
direnç aynı hatta iki telefon varsa 270-330 ohm, üç telefon varsa
390-470 ohm olmalıdır. Bu durumda da burada kullanacağınız LED’lerin
yüksek verimli tip LED olması gerekmektedir.

Başarılar.

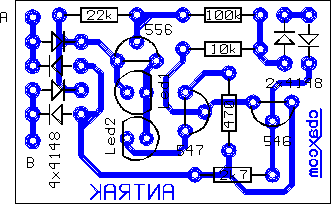

BoardMaker Dosyalarını İndir
Printer Dosyalarını İndir

Kaynak:    Ali AKYOL http://www.antrak.org.tr/gazete/022000/ali1.htm
