BT878A ile osilaskop nasıl yapılır

BT878 çipsetli bir TV kartı ile nasıl olurda bir osilaskop yapılabilr. Ses kartı ile yapılanları biliyordum ama TV kartının bu iş için kullanılabileceği hiç aklıma gelmemişti. Nitekim TV kartı tuner’i ile daha bir kaliteli oluyormuş böyle şeyler.

Günümüzde kullandığımız PC (Kişisel Bilgisayarlar)’ler kompleks analog sinyalleri analiz etmeyi veya biçimini değiştirmeyi mümkün kılabiliyorlar. Fakat önce bu sinyalleri bir ADC (Analog to Digital Convertor – Analogdan Sayısala Dönüştürücü) ile sayısallaştırmak gerekli. Herhangi bir PC’nin ses kartını kullanarak analog sinyalleri kolayca sayısallaştırabiliriz (Line-in veya mikrofon girişi sayesinde). Örnekleme frekansı olarak 44000 veya biraz daha sanatasal bir kartımız varsa ençok saniyede 96000 örneklemeden bahsedilebilir. Bu gibi kartlar en iyi durumda bile bize ençok 48Khz’e kadar olan sinyalleri analiz etme olanağı veriyor. Bu frekans aralıkları ancak ses sınırındaki sinyalleri incelemek için yeterlidir fakat düşük frekanslı sinyallerin daha geniş bir spektrumda ve daha detaylı olarak incelenmesinde başarılı değiller.

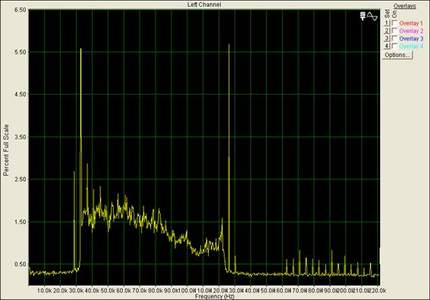

Bu projede kulllanılan BT878 çipi düşük frekanslı bir ADC olarak kullanılmış. ADC sinyalleri sayısallaştırmakta ve TV kartı yazılım sürücüsü tarafından (işletim sistemi çekirdeği seviyesinde – Kernel Mode) FM ve TV Stero gibi sinyallere de-modüle edilmekte. Bu projede tüner girişine uygulanan mono sinyal (esas oğlan) bir yazılım ile görselleştirilerek ekranda sunulmakta. Kullanılan malzemeleri de vererek proje hakkında biraz daha fikir sahibi olmanızı istiyorum. Daha sonra yazıyı asıl kaynağından takip etmenizi isteyeceğim. Kolay gelsin. Yorumlarınızı eksik etmeyiniz

Malzemeler:

• PC için TV kartı
• Creative ses kartlı PC (?)
• Linux Mandrake 9.1
• 1uF kondansatör (Kutupsuz)5) RCA dişi konnektör ve koaksiyel kablo
• Pense, havya vs..

Kaynak:

Yazan: Tankado
