Aşağıda 1.5 ile 35 volt arasında ayarlanabilen ufak bir regüle güç kaynağı şeması yer alıyor. Kullanılmaya hazır bu devreye uygun bir transformatör ile A.C gerilim uygulamanız yeterli. Devre aşırı yük korumasına sahiptir.

1A_1.5v_to_35v_dc_regulated_power_supply_circuit_schematic
Devrenin bitmiş halinin fotografı

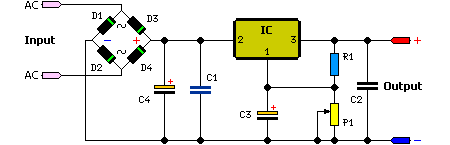

1A_1.5v_to_35v_dc_regulated_power_supply_circuit_diagram
1 Amper regüleli ve ayarlı güç kaynağı devre şeması

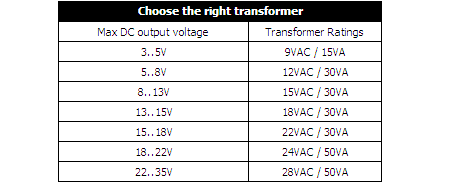

transformer_selection_chartTransformatör seçme tablosu

Parça listesi:

IC = LM317
P1 = 4.7K
R1 = 120R
C1 = 100nF – 63V
C2 = 1uF – 35V
C3 = 10uF – 35V
C4 = 2200uF – 35V
D1-D4 = 1N4007
